usb頻譜分析儀可以了解一下
頻譜分析儀是一種常用的分析儀器，可用以測量放大器和濾波器等電路系統的某些參數，是一種多用途的電子測量儀器。用戶使用頻譜分析儀的應用知識需要進行掌握，下面就來介紹一下頻譜分析儀工作原理。

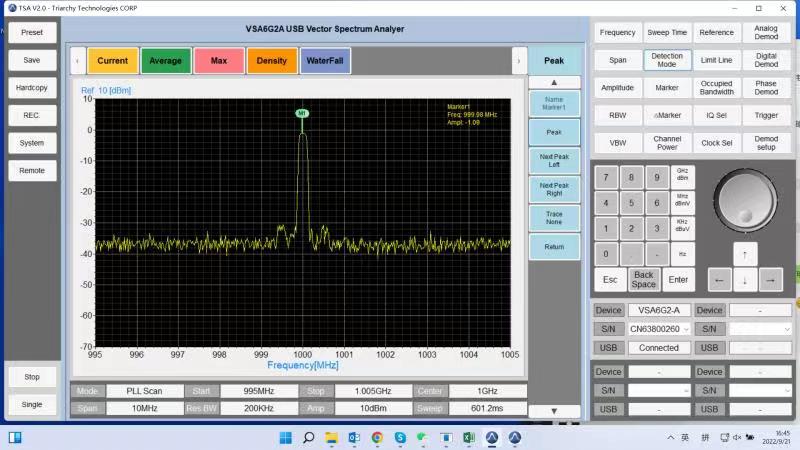

頻譜分析儀的工作原理
頻譜分析儀架構猶如時域用途的示波器，面板上布建許多功能控制按鍵，作為系統功能之調整與控制，實時頻譜分析儀與掃描調諧頻譜分
析儀。實時頻譜分析儀的功能為在同一瞬間顯示頻域的信號振幅，其工作原理是針對不同的頻率信號而又相對應的濾波器與簡知器，再經由同
步的多任務掃描器將信號傳達到CRT屏幕上，其優點是能顯示周期性雜散波的瞬間反應，其缺點是價格昂貴且性能受限于頻寬范圍、濾波頻譜分
析儀
頻譜分析儀器的數目與大的多任務交換時間常用的頻譜分析儀是掃描調諧頻譜分析儀，可調變的本地振蕩器經與CRT同步的掃描產生器產生
隨 時間作線性變化的震蕩頻率，經混波器與輸入信號混波降頻后的中頻信號（IF）再放大、濾波與檢波送到CRT的垂直方向板，因此在CRT的縱
軸顯示信號振幅與頻率的對應關系。
工作中的頻譜分析儀影響信號反應的重要部分為濾波器頻寬，濾波器之特性為高斯濾波器，影響的功能就是量測時常見到的解析頻寬。RBW代表兩個不同頻率的
信號能夠被清楚的分辨出來的低頻寬差異，兩個不同頻率的信號頻寬如低于頻譜分析儀的RBW,此時該兩信號將重疊，難以分辨，較低的RBW固然
有助于不同頻率信號的分辨與量測，低的RBW將濾除較高頻率的信號成份，導致信號顯示時產生失真，失真值與設定的RBW密切相關，較高的
RBW固然有助于寬帶信號的偵測，將增加噪聲底層值，降低量測靈敏度，對于偵測低強度的信號易產生阻礙，因此適當?shù)?/span>RBW寬度是正確使用
頻譜分析儀重要的概念。另外的視頻頻寬（VBW）代表單一信號顯示在屏幕所需的低頻寬。如前所說明，量測信號時，視頻頻寬過與不及均非適
宜，都將造成測量的困擾，如何調整必須加以了解。通常RBW的頻寬大于等于VBW，調整RBW而信號振幅并無產生明顯變化，此時之RBW頻寬
即可加以采用。
微波測試量測RF視頻載波時，信號經設備內部的混波器降頻后再加以放大、濾波（RBW決定）及檢波顯示等流程，若掃描太快，RBW濾波器將無法
完全充電到信號的振幅峰值，因此必須維持足夠的掃描時間，而RBW的寬度與掃描時間呈互動關系RBW較大，掃描時間也較快，反之亦然，
RBW適當寬度的選擇因而顯現其重要性。交款的RBW較能充分地反應輸入信號的波形與振幅，但較低的RBW將能區別不同頻率的信號。例如使
用于6MHz頻寬視訊頻道的量測，經驗得知，RBW為300kHz與3MHz時，載波振幅峰值并不產生顯著變化，量測6MHz的視頻信號通常選用300kHz
的RBW以降低噪聲。天線信號測量時，頻譜分析儀的展頻使用100MHz，獲得較寬廣的信號頻譜需求，RBW使用3MHz。這些的量測參數并非一
成不變，將會依現場狀況及過去量測得經驗加以調整。
